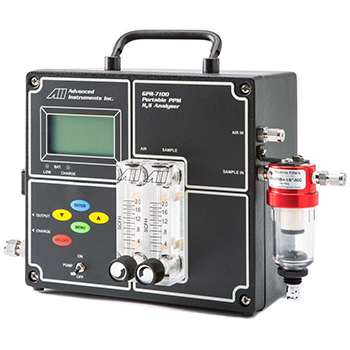

硫化氢分析仪GPR 7500 & GPR 7100

一、亮点

       ATEX和UL认证

       精确度<2%（FS），LDL为0.1 ppm H2S

       包括专用的取样处理系统

       可选的液体排放系统（适用于夹带液体）

       24个月典型传感器寿命（易于更换）

       易于使用的HMI，用于设置、操作和现场校准

二、应用

       天然气质量

       H2

       S洗涤器之前和之后的沼气

三、技术参数

       适用机型：7100、7500 IS、7500 IS-LD、7500 AIS、7500 AIS-LD、7500 AIS-S、7500 IS-S

  1. 测量性能

       7100

       测量范围：0–20 ppm、0–50 ppm、0–100 ppm

       精度：恒定工况下 ±2% 额定量程

       响应时间 T90：＜60 秒

       最低检测限 LDL：0.1 ppm

       线性度：＜2% 量程

       适配传感器型号：OSV-72-7HH-LM（标准量程）

       7500 IS / 7500 IS-LD

       标准量程：0–20 ppm、0–50 ppm、0–100 ppm

       可选高量程：0–500 ppm、0–1000 ppm、0–2000 ppm

       精度：恒定工况下 ±2% 额定量程

       响应时间 T90：＜60 秒

       最低检测限 LDL：0.1 ppm

       线性度：＜2% 量程

       适配传感器型号：

       标准量程：OSV-72-7HH、OSV-72-7HH-LD

       高量程（最高 2000 ppm）：OSV-72-7H、OSV-72-7H-LD

       7500 AIS / 7500 AIS-LD / 7500 AIS-S / 7500 IS-S

       测量范围：0–20 ppm、0–50 ppm、0–100 ppm

       精度：恒定工况下 ±2% 额定量程

       响应时间 T90：＜60 秒

       最低检测限 LDL：0.1 ppm

       线性度：＜2% 量程

       适配传感器型号：OSV-72-7HH-LM（标准量程）

   2. 传感器基础参数

      所有机型通用：

       25℃（77℉）、1 标准大气压环境下，传感器典型寿命 24 个月

       校准间隔：1–3 个月，详细要求参阅各机型使用手册

       进气压力：

       全系列统一：0.34–2 barg（5–30 psig），排气口通大气

       样品气流量：

       7100：0.5 Nl/min（1 SCFH），无内置泵，仅用于环境空气中硫化氢检测

       7500 IS / 7500 IS-LD / 7500 AIS 全系列：0.5 Nl/min（1 SCFH）；高量程传感器流量 1.5 Nl/min（3 SCFH）

       辅助仪表气源

       无内置泵机型需外接仪表气源，压力调节至 1 barg

       气路接头：

       7100：1/8 英寸卡套式接头

       7500 全系列：样品 / 标气接口 1/4 英寸，排气接口 3/8 英寸

       接触介质部件材质

       全系列：不锈钢

  4. 显示、外壳、重量

       全系列统一：图形 LCD 液晶屏，尺寸 7×3.5 厘米（2.75×1.375 英寸），读数分辨率 0.1 ppm

       7100：喷塑铝材，NEMA 4X 防护；尺寸 10.1×22.9×7.6 厘米（4×9×3 英寸）

       7500 全系列：NEMA Type 3R，户外防雨型外壳

       7100：3.6kg（8 磅）

       7500 全系列：10kg（22 磅）

  5. 信号输出、报警、指示灯

       信号输出：0–1V、4–20mA、1–5V DC

       报警功能：

       7100：无报警输出

       7500 全系列：2 路用户自定义报警；继电器规格 3A、100V AC；

       支持可编程报警延时、报警旁路，可用于校准提示及系统故障报警

        LED 指示灯

       7100：配备低电压告警指示灯，无充电状态指示灯

       7500 系列：无相关 LED 说明

  6. 环境与供电

       工作温度：-10℃～45℃（14℉～113℉）

       供电规格

       7100： 可充电电池供电，每日 8 小时间歇运行；变送器供电 18–28V DC，可选配 12V DC 内置泵

       7500 IS / 7500 IS-LD：直流 12–28V DC（UL、ATEX 认证）；交流 110–220V AC（ATEX 认证）；

        变送器结构，可选 12V DC 泵

       7500 AIS 全系列 / 7500 IS-S：直流 12–28V DC（UL、ATEX 认证）；交流 110–220V AC（ATEX 认证）

       补充供电规格：另有 18–28V DC 供电规格

  7. 防爆区域认证

       7100

       ATEX 认证：II 2 G Ex ib IIB T4 Gb，适用环境温度 Tamb +5℃～+45℃

       UL 认证（北美）：UL 1203、UL 913、UL 508

       7500 全系列

       ATEX 认证：II 2 G Ex ib IIB T4 Gb，适用环境温度 Tamb -20℃～+50℃
