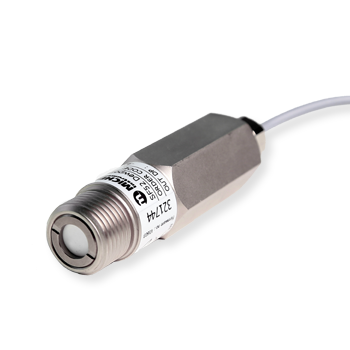

SF52露点变送器

一、产品简介

        SF52露点变送器是一款操作简便、性价比极高的工业露点检测传感器，专门针对各类严苛工业工况研发，设备测量数据稳定可靠，整机外壳坚固耐用，能够长期适应复杂现场  环境不间断运行。产品支持G1/2”、1/2” NPT两种主流过程连接方式，可按需选配电压、电流两种模拟输出信号。设备核心搭载凹进式防护测量单元，能够有效阻隔现场粉尘、水汽冲击，大幅延长传感器整体使用寿命。

二、产品核心亮点

       适配烘干机OEM配套，是工业干燥设备露点检测的优选传感器

       宽域露点测量：测量范围覆盖-40 ~ +60°C（-40 ~ +140°F）

       传感器响应速度快，可快速捕捉工况内露点湿度变化

       整机防护等级高达 IP65，现场抗干扰、抗环境侵蚀能力强

       出厂标配三点可溯源校准证书，测量数据具备权威性

       基础测量精度可达±2°C（±3.6°F），测量结果稳定

       灵活信号输出，支持电压、电流两种工业通用模拟输出模式

三、常规性能参数

       测量量程：露点-40 ~ +60°C（-40 ~ +140°F）；可选窄量程-30 ~ +30°Cdp（-22~ +86°Fdp）；

       绝对湿度0 ~ 200g/m³，非标量程可接受定制

       测量精度：±2°C（±3.6°F）

       测量重复性：0.5°C（0.9°F）

       绝对湿度测量精度：0.4 ~ 3g/m³

       长期稳定性：年漂移小于1°C（小于1.8°F），长期使用无需频繁校准

       校准方式：出厂完成三点可溯源校准，附带专属校准证书

四、电气参数

       输出信号类型：三线制模拟输出，可选择电压输出或电流输出

       输出测量量：露点温度、绝对湿度

       电压输出范围：0~1V、0~5V、0~10V

       电流输出范围：4~20mA

       工作供电电压：0~10V电压输出版本供电14~30V DC；

       0~1V、0~5V电压输出及4~20mA电流输出版本供电8~30V DC

       工作电流消耗：电压输出模式功耗小于9mA；电流输出模式功耗小于29mA

       产品认证：具备CE认证，符合欧盟电气安全标准

五、运行工况参数

       工作相对湿度：0~100%RH

       工作环境温度：-40 ~ +60°C（-40 ~ +140°F）

       最大工作压力：2MPa（20barg / 290psig）

       温度补偿：全工作温度区间自动温度补偿，规避温度波动带来的测量误差

六、机械结构与物理参数

       防护等级：符合BS EN 60529:1992标准，IP66防护；同时满足NEMA 4防护要求，遵循NEMA 250-2003标准

       外壳材质：镀镍黄铜，耐腐蚀、抗机械磕碰

       设备尺寸：总长85mm，最大外径24mm

       前端过滤器：HDPE前置过滤器，有效过滤介质内杂质，保护传感探头

       过程连接接口：G1/2” BSP英制螺纹、1/2” NPT美制螺纹两种可选

       整机重量：320g（11.3oz）

       配套电缆：标配2m长TPE材质电缆，耐老化、适配工业现场布线

七、故障诊断输出（工厂默认设置）

       传感器故障 ：23 mA

       露点在固定范围以下 ：4 mA

       露点在固定范围以上： 20 mA
