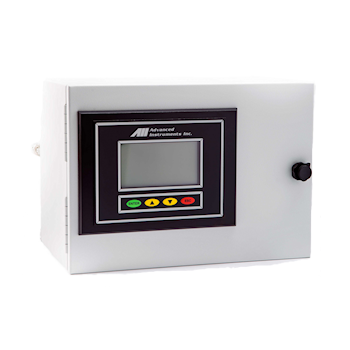

高纯气氧分析仪 AII PI2-UHP MS 系列

一、特点

       在纯 Ar, H2, He，N2中测量微量氧

       检测下限小于 100 ppt

       使用成本低

       用户友好型，易于操作和维护

       可从过程异常中快速恢复

       标准集成旁路取样系统

       可选自动校准系统，通过氧气洗涤器可达到真正零特性

二、技术参数

    PI2-MS 1000

       量程范围：0-1 ppm、0-10 ppm、0-100 ppm、0-1000 ppm

       精度标准：恒定工况下＜读数 3% 或 ±5 ppb（取较大值）

       最低检出限：＜5 ppb

       配套传感器：GPR-12-2000 MS-2

    PI2-MS 500

       量程范围：0-0.5 ppm、0-1 ppm、0-10 ppm、0-100 ppm、0-1000 ppm

       精度标准：恒定工况下 ± 读数 3% 或 ±0.5 ppb（取较大值）

       最低检出限：＜2.5 ppb

       配套传感器：GPR-12-2000 MS-2E

    PI2-UHP 100

       量程范围：0-100 ppb、0-1 ppm、0-10 ppm、0-100 ppm

       精度标准：恒定工况下 ± 读数 3% 或 ±0.5 ppb（取较大值）

       最低检出限：＜250 ppt

       配套传感器：GPR-13-2000 UHP-2

    PI2-UHP 50

       量程范围：0-50 ppb、0-100 ppb、0-1 ppm、0-10 ppm

       精度标准：恒定工况下 ± 读数 3% 或 ±0.5 ppb（取较大值）

       最低检出限：＜100 ppt

       配套传感器：GPR-13-2000 UHP-2E

       全型号通用基础性能

       响应速度：T90 响应时间＜15 s

       线性误差：＜满刻度 1%

       传感器寿命：25℃、1 标准大气压环境下标准 12 个月，MS 版本最长可达 24 个月

       校准周期：推荐 30 天校准一次

三、整机通用规格参数

    1. 气路相关

       进气压力：带通气孔 1.4-3.4 barg（20-50 psig），无通气孔最大耐压 10.3 barg（150 psig）

       工作流量：0.5-1.0 l/min（1-2 SCFH）

       气路接头：MS 机型标配 1/4"卡套接头，可选 1/8"、NPT 接头；UHP 机型进气为 1/4"面密封接头，

        排气阀、气动阀为 1/4" 卡套接头

       接触气体材质：全不锈钢，适配各类高纯惰性、特种工艺气体

    2. 机身与显示

       显示屏：12×7cm 图形 LCD，读数分辨率 0.1

       机身规格：标准台式喷塑金属外壳 35×25×34cm，自带便携提手；

       可选 19 英寸机架、面板嵌入式、壁挂安装，壁挂款尺寸 30.5×30.5×20.3cm

    3. 补偿、输出与通讯

       环境补偿：内置气压、温度自动补偿；可选配加热取样管路、传感器恒温外壳

       信号输出：隔离 4-20mA、0-1V、0-5V 模拟输出；量程识别支持 1-5V DC / 4-20mA，可选继电器触点

       通讯端口：可选 USB、RS232 串口

       报警功能：2 路可自定义报警，搭配 C 型非自锁继电器触点

    4. 使用环境与供电

       工作温度：0℃~45℃（32℉ - 113℉）

       供电电源：100-240 V AC 宽幅交流电

四、适用场景

       半导体超纯氮 / 氩 / 氦 / 氢气微量氧在线监测；特种气体生产充装纯度检测；光伏、光纤行业保护气纯度分析；

       实验室高纯气源痕量氧检测；热处理、烧结工艺惰性保护气氧含量监控。
